變電站的電氣設備可分為一次設備、二次設備。一次設備是指直接用于生產、輸送、分配電能的電氣設備；二次設備是對一次設備及系統進行控制、調節、保護和監測的設備。
連接 微機保護裝置的二次回路包括：
（1）從CT、PT二次側端子到繼電保護裝置的二次回路
（2）保護屏端子排到斷路器端子箱端子排的跳、合閘回路
（3）繼電保護及安全自動裝置之間的回路
（4）光纖通道：數字接口裝置、通信電源、尾纖

（5）高頻通道：收發信機、高頻電纜、結合濾波器、阻波器

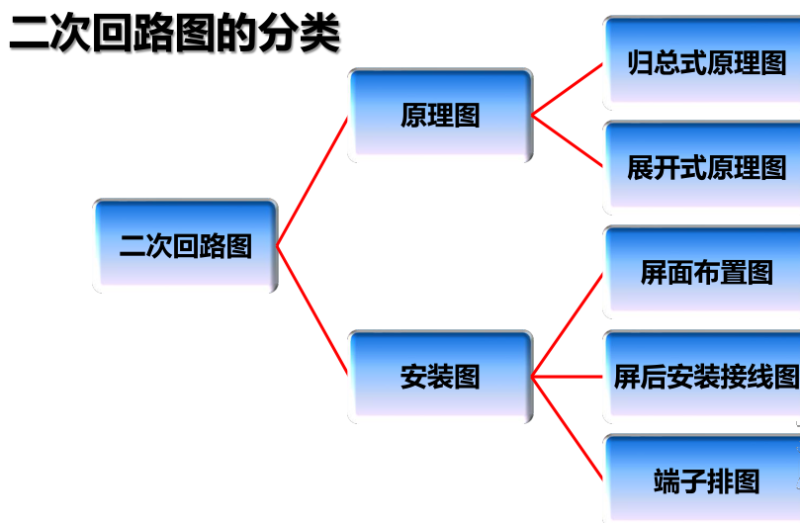

  歸總式原理圖就是將各種電器以整體形式出現，其相互聯系的電流回路、電壓回路和直流回路都綜合在同一張圖上。這種接線方式的優點是直觀、形象，有一個明確的整體概念；缺點是細節表示不夠，較復雜的二次回路讀圖比較困難。
  展開式原理接線圖是以分散的形式表示二次設備之間的連接。展開圖中二次設備的接點與線圈分散布置，交流電壓、交流電流、直流回路分別繪制。這種繪制方式容易跟蹤回路的動作順序，便于二次回路的設計，也容易在讀圖時發現回路中的錯誤。
  安裝圖是二次回路設計的最后階段，是制造、施工、運行、調試、檢修等部門的主要參考資料，安裝圖中的各種電器和連接線，按照實際圖形、位置和連接關系依據一定比例繪制。
